12月6日(日)

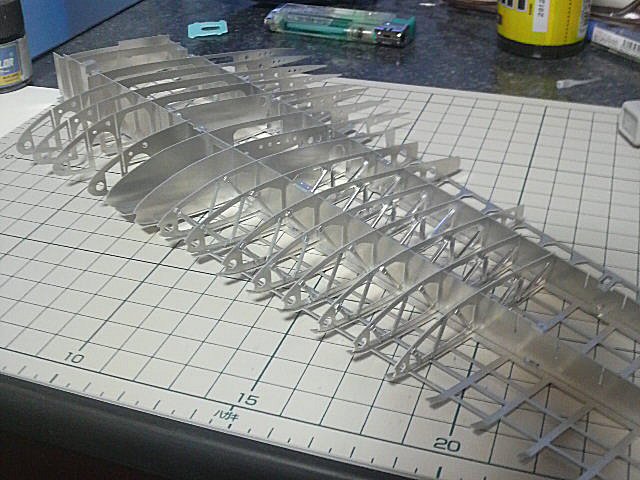

左翼
12号までの作業が終わったところで、左翼の小骨が18枚まで増えました。

「翼」としての体裁が何となく整ってきたように見えますが、実はまだ半分も終わってませんw 左翼の作業はエンジンと平行して30号まで続きます。翼端、フラップ、エルロン、翼内燃料タンク、主脚…羅列しただけでもコレだけあるのに、20mm機銃の組み込みの頃には、骨全部を塗装しないといけないんですよね。

…自分で言ってて、気が遠くなってきた( ;=A=)

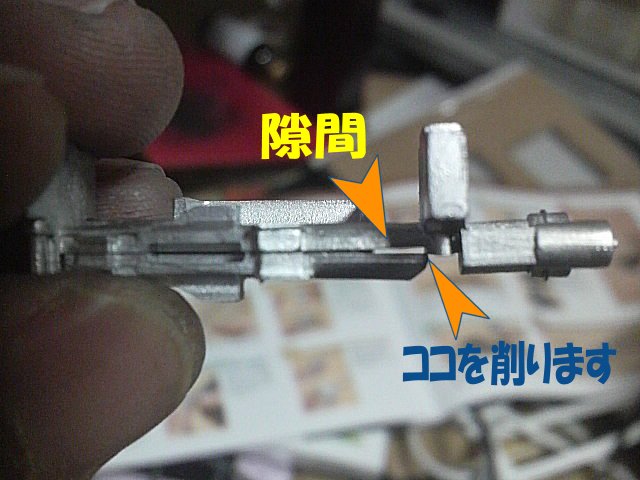

隙間
各パーツの精度は基本的に良いこのキットですが、20mm機銃を仮組みした時に整合しないところがありました。薬きょう排出部と銃本体がかみ合わず、隙間ができてしまうので、干渉する部分をヤスリで削りました。

ぴったり♪
軽く削ってやれば、見事に合いました。

この後、機銃取付けバーと銃身部分を仮組みしたのですが、ここもお互いに干渉して銃身が真っ直ぐ取り付けられません。銃身の取付けバーに当たってしまう箇所を0.5mm削ることになりました。

この辺りは、「誰でも簡単に」というレベルの作業ではなかったので、このキットの敷居の高さを感じさせられましたね。多分、精度の良いパーツ同士なら、こういう作業なしにぴったり合うんでしょうけど…。

20mm機銃は完成写真撮るのを忘れたので、また今度w

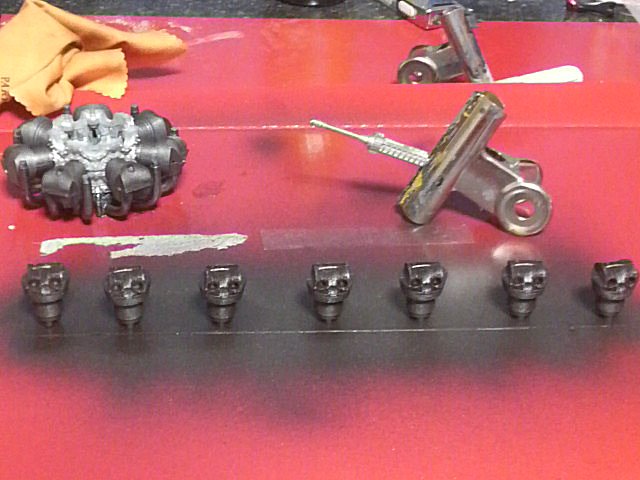

上段7気筒
エンジンもようやく残りの7気筒が揃いました。

今回もエアブラシで塗ってみたのですが、空冷フィンの隙間に塗料が上手く入りませんね。結局、筆でリタッチする羽目になったので、最初から筆塗りの方がいいかも知れません。

とある作例で、シリンダーヘッドをつや消し黒で下塗りして、焼鉄色をドライブラシするというのがありました。これなら墨入れする必要もなく、良い色合いに仕上がりますな…私もそうすれば良かった(´_`。)

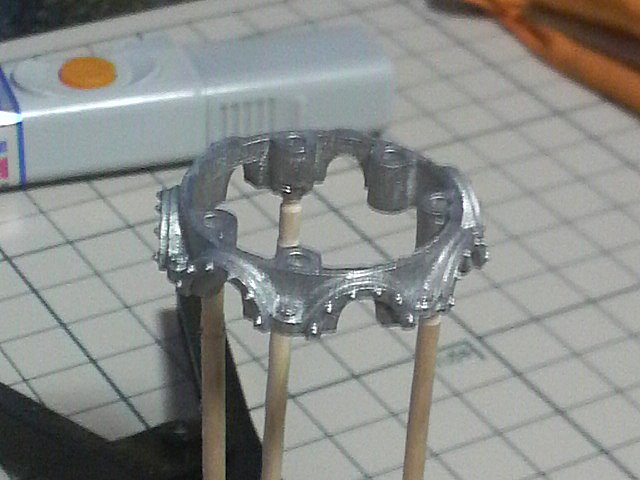

クランクケース
上段のクランクケースです。

エンジン本体色について、いろんな人の作例を見ていたら、灰緑色とかガルグレーで塗ってる人がほとんどでした。グレー系…思いつかなかったですな…。
タミヤの1/32零戦の組み立て説明図にも灰緑色と指定してありましたよ。_| ̄|○

今更、変更もできないので、フラットアルミで着色です。

エンジン
14気筒が揃ったところで、プラグの取り付けです。

13号ではプラグが14本配布されましたが、コレで全部ではありません。栄一二型エンジンは、実はダブルスパーク…つまり1つのシリンダーヘッドに2本プラグが着くのです。従って、今回は上段7気筒分。

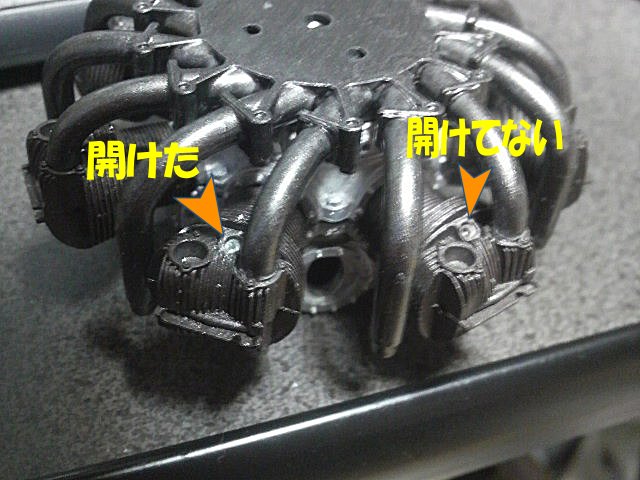

穴あけ
シリンダーヘッドにそれぞれ2つずつ、合計28個の穴を開けます。

1mmピンバイスで、深さ約1.5mmの穴を開けるのだとか。貫通させてもよいとのことなので、深さは考えずにガンガン貫通させてしまいましたw

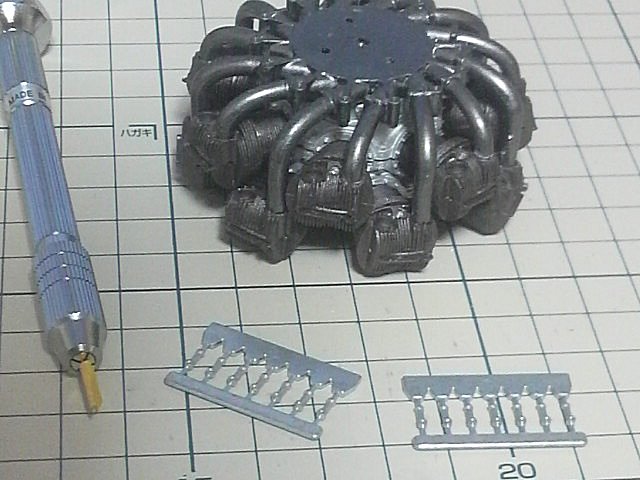

プラグ

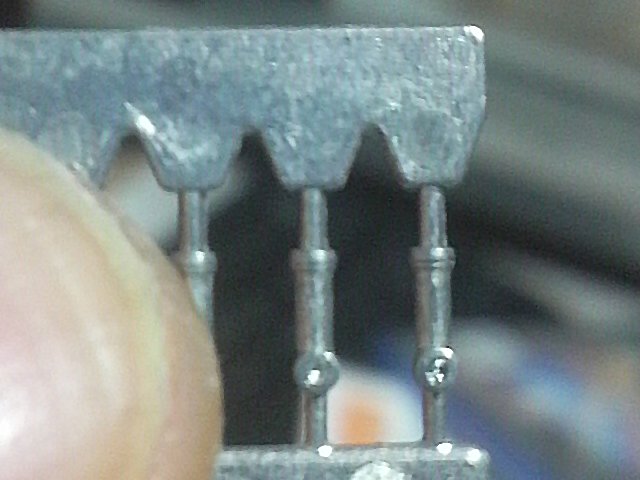

プラグの方にも、配線のための穴を開けてやる必要があります。

これが0.7mmピンバイスで深さ約0.5mmの穴ときたもんだ!実際に測ってみると、深さ0.8mmまでなら大丈夫そう、深さ1mmまで開けちゃうと強度的に問題が出そうです。一応ピンバイスは約0.5mmのところに目安のマスキングテープを巻きましたが、神経を使う作業となりました。

14本のプラグに穴を開け終わったところで、気力なくなったw
